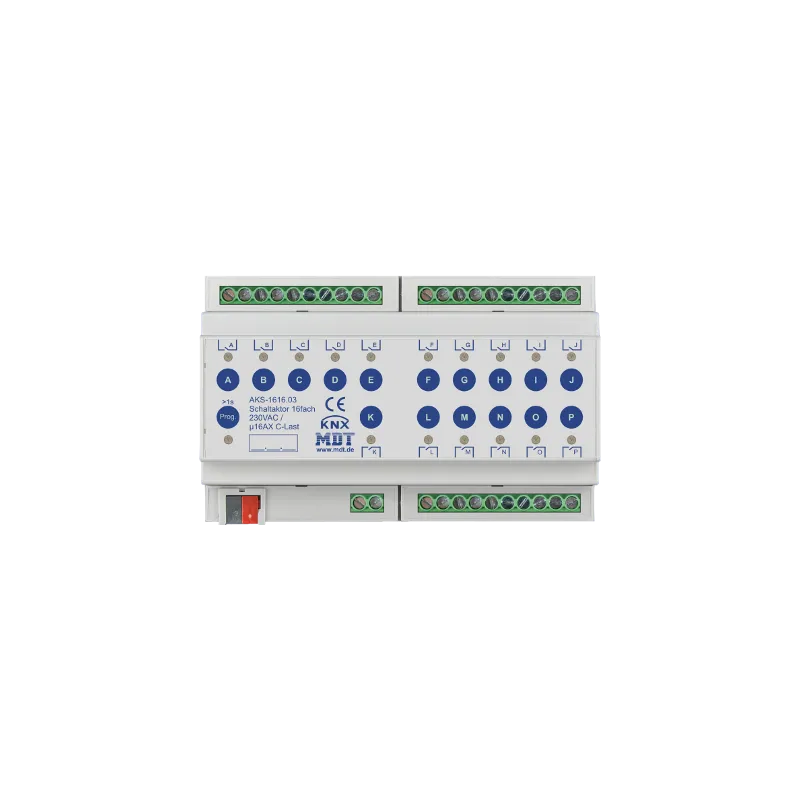

MDT - Interruttore attuatore 16-fold, 8SU MDRC, 230VAC, 16A, C-Load 140uF MDT - Logik Modul, 2SU MDRC

Descrizione

L'attuatore MDT Switch riceve telegrammi KNX/EIB e commuta fino a 24 carichi elettrici indipendenti. Ogni uscita
utilizza un relè bistabile e può essere azionato manualmente da un pulsante. Un LED verde indica lo stato di commutazione di ogni
ogni canale. L'attuatore di commutazione MDT è adatto a correnti di spunto elevate e utilizzato per carichi pesanti (C-Load).
Le uscite sono parametrizzate individualmente tramite ETS. Il dispositivo offre ampie funzioni come il funzionamento logico, lo stato
funzioni di blocco, funzione centrale, funzioni di ritardo e funzione di illuminazione delle scale. Inoltre, il dispositivo permette diversi controlli di tempo e di scena. In caso di mancanza di tensione bus, tutte le uscite mantengono la loro posizione attuale. Dopo il guasto della tensione del bus
o di ripristino, la posizione del relè viene selezionata in base alle impostazioni.

Funzione

• Design salvaspazio
• Applicazione completa
• Funzionamento manuale bloccabile e indicatore LED per ogni canale
• Funzionamento dei contatti NO e NC
• Risposta di stato all'override manuale
• Funzioni a tempo (ritardo di accensione e spegnimento, funzioni di illuminazione delle scale)
• Logica estesa e funzioni di scena per ogni canale
• Funzioni di stato estese (invertito, ciclico, blocco)
• Interruttore di soglia (byte/2 byte/2 floating byte)
• Contatore di tempo per la commutazione
• Funzionamento prioritario/forzato con tempo di spegnimento automatico
• 4mm² / 2x2,5² morsetti a vite Fasi di alimentazione separate
• Alimentazione tramite bus KNX
• Download rapido dell'applicazione (supporto per frame lunghi per ETS5)
• 3 anni di garanzia

Caratteristiche tecniche

• Numero di uscite 16
• Carico ohmico 16A
• Carico capacitivo 140uF
• Tensione 230VAC
• Corrente di spunto massima 600A/150µs
• 250A/600µs
• Carico massimo
• Lampade a incandescenza 2500W
• Lampade alogene 230V 2500W
• Lampade alogene, trasformatore elettronico* 1500W
• Lampade fluorescenti, non compensate 2300W
• Lampade fluorescenti, parallelo comp. 1500W
• Numero massimo di trasformatori elettronici 20
• Durata dell'uscita (meccanica) 1.000.000
• Max. corrente totale dell'attuatore 128A
• Specifica interfaccia KNX TP-256 con supporto lungo per ETS5
• Software applicativo disponibile ETS 4/5
• Dimensione consentita del filo
• Terminale a vite 1 x (0,5 - 4,0mm²)
• 2 x (0,5 - 2,5mm²)
• Terminale bus KNX 0,8mm Ø, nucleo solido
• Coppia di serraggio del terminale a vite 0,5Nm
• Alimentazione bus KNX
• Consumo energetico del bus KNX tipicamente < 0,3W
• Temperatura di funzionamento da 0 a + 45°C
• Involucro IP 20
• Dimensioni MDRC (unità di spazio) 8SU
