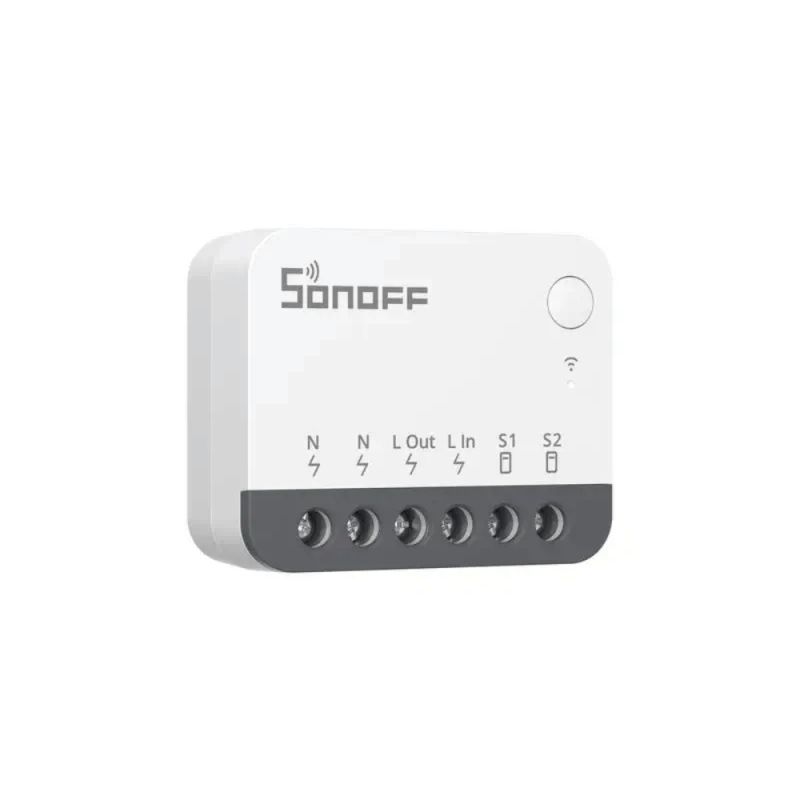

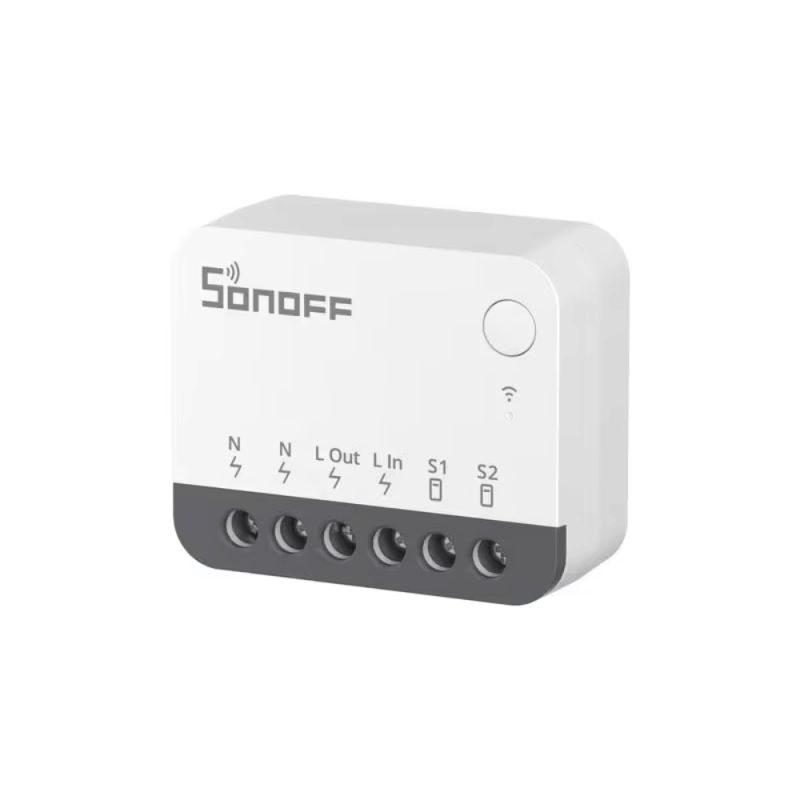

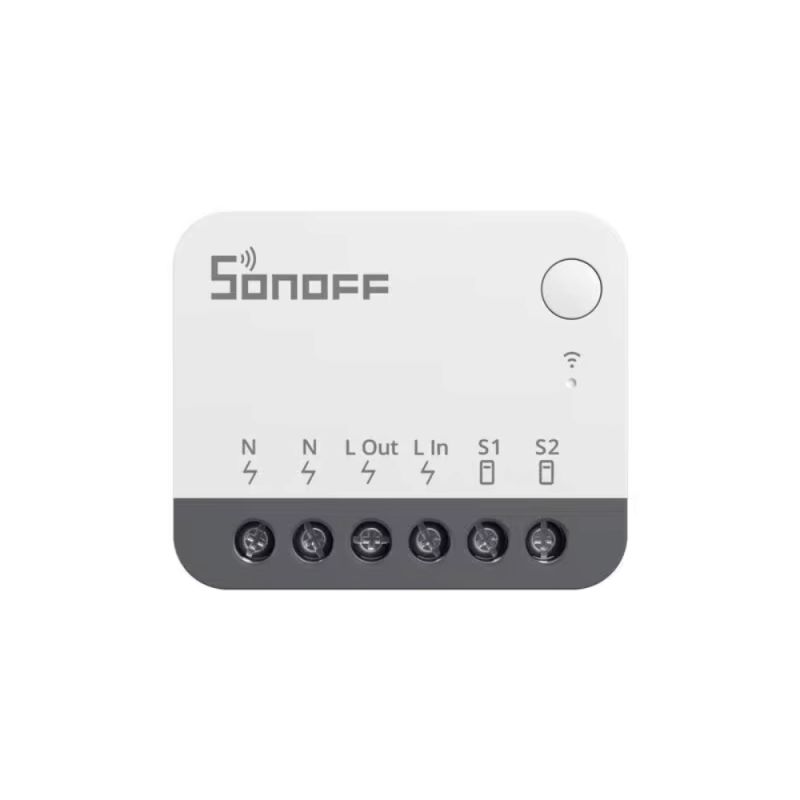

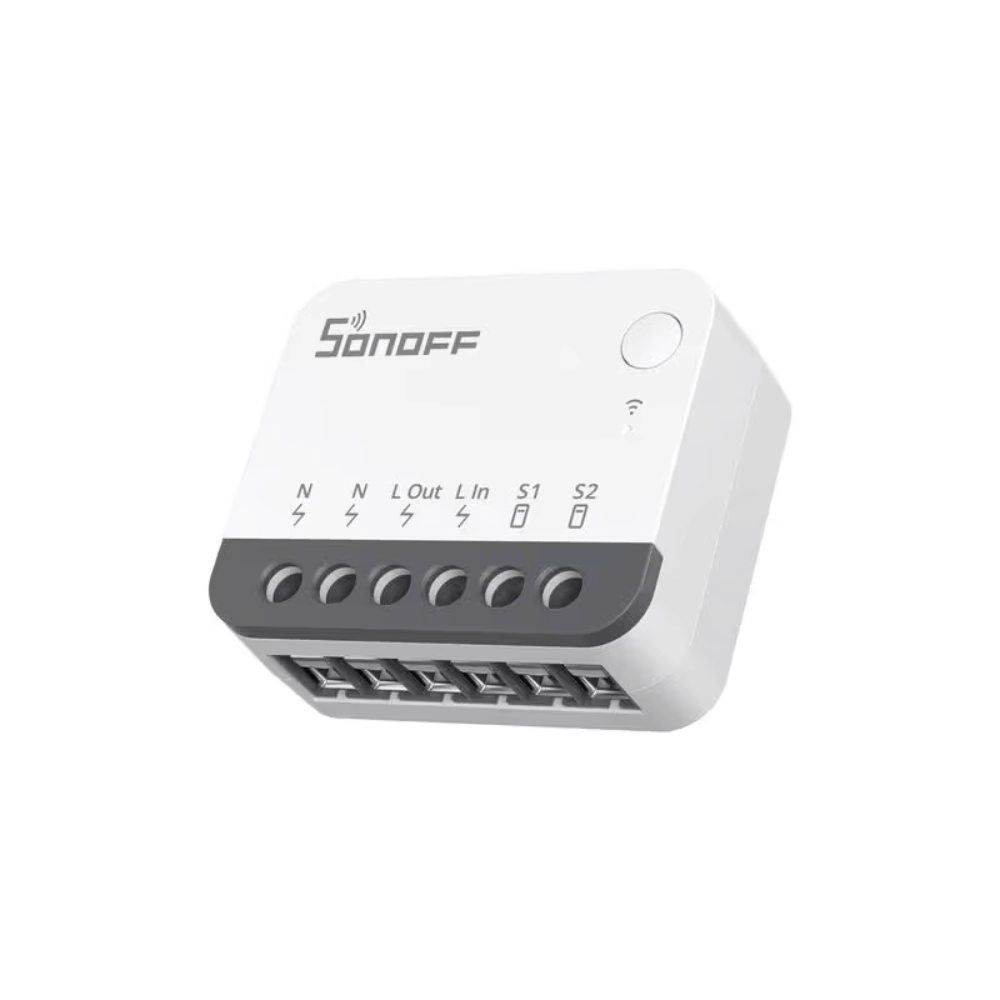

Sonoff ZBMINIR2 - Intelligentes Zigbee-Mikromodul Extrem Ultra-Kompakt

Präsentation

Das ultra-kompakte Zigbee-Mikromodul, das jeden Schalter in eine intelligente Steuerung verwandelt.

Der Sonoff ZBMINIR2, auch "MINI Extreme" genannt, revolutioniert die Heimautomatisierung mit dem kompaktesten Zigbee-Mikromodul auf dem Markt (39,5 x 33 x 16,8 mm). Entworfen, um unauffällig in europäische, chinesische 86 und amerikanische 120 Elektrogehäuse eingebaut zu werden, verbirgt sich dieses raffinierte Modul hinter Ihrem vorhandenen Schalter, um ihn intelligent zu machen, ohne das Erscheinungsbild Ihrer Installation zu verändern. Dank seines EFR32MG21-Chips der neuen Generation und seines "Turbo"-Modus erweitert es die Kommunikationsreichweite auf bis zu 200 Meter im freien Feld, was 5 Mal mehr ist als das vorherige Modell ZBMINI. Über seine Funktion als intelligenter Schalter hinaus spielt der ZBMINIR2 eine entscheidende Rolle in Ihrem Zigbee-Netzwerk, indem er als Router fungiert, der bis zu 64 Endgeräte unterstützen kann, um Ihr Heimnetz dichter und stabiler zu machen. Kompatibel mit einer Vielzahl von externen Schaltern (momentan, Kippschalter, SPDT, Türkontakte), passt er sich allen vorhandenen elektrischen Konfigurationen an und bietet erweiterte Funktionen wie den "Detach"-Modus, der speziell entwickelt wurde, um verbundene Glühbirnen zu steuern, ohne sie vom Netzwerk zu trennen.

Schlüsselfunktionen

Ultra-kompaktes Format für universelle Installation Mit nur 39,5 x 33 x 16,8 mm und einem Gewicht von 26,7 Gramm passt der ZBMINIR2 problemlos in Standard-Wanddosen, selbst in die engsten. Er passt perfekt in europäische runde und rechteckige Dosen, in chinesische 86-Typ- und amerikanische 120-Typ-Formate und gewährleistet eine erfolgreiche Installation in allen architektonischen Konfigurationen. Sein ergonomisches Design optimiert den verfügbaren Raum in der Dose, erleichtert die Verkabelung und ermöglicht die Installation mehrerer Module nebeneinander, falls erforderlich. Das V0 flammhemmende Polycarbonat-Gehäuse sorgt für maximale Sicherheit, während die Zertifizierungen CE, FCC, ISED und RoHS die Einhaltung der strengsten internationalen Standards bestätigen.

Hochleistungs-Zigbee-Router mit Turbo-Modus Der ZBMINIR2 beschränkt sich nicht nur darauf, Ihre Beleuchtung zu steuern: Er wird zu einem wesentlichen Bestandteil Ihres Zigbee-Netzwerks, indem er als permanenter Router fungiert. Dank des auf dem EFR32MG21-Chip basierenden "Turbo"-Modus erreicht er eine Kommunikationsreichweite von 200 Metern im offenen Raum und eliminiert effektiv tote Zonen in Ihrem Zuhause. Jedes Modul kann das Signal an 64 Zigbee-Endgeräte weiterleiten und somit ein robustes und selbstheilendes Mesh-Netzwerk schaffen. Diese Repeater-Funktion ist besonders wertvoll in großen Häusern oder Installationen mit vielen Sensoren und Aktoren, wo die Erhöhung der Anzahl der Router eine gleichmäßige Abdeckung und absolute Zuverlässigkeit gewährleistet.

Volle Kompatibilität mit bestehenden Schaltern und Detach-Modus Der ZBMINIR2 passt sich dank seines konfigurierbaren "S"-Eingangs perfekt an Ihre aktuellen Wandschalter an. Er akzeptiert Momentanschalter (Druckschalter), traditionelle Kippschalter, SPDT und sogar Türkontakte, was eine unvergleichliche Installationsflexibilität bietet. Der "Detach"-Modus stellt eine bedeutende Innovation für Benutzer von intelligenten Glühbirnen dar: Er hält die Stromversorgung der Lampe aufrecht, selbst wenn der Wandschalter auf "aus" steht, wodurch die Trennung vom Netzwerk der verbundenen Glühbirne vermieden wird. Der physische Schalter wird somit zu einem einfachen Szenentaster, der Befehle an das Smart-Home-System sendet, ohne den Strom zu unterbrechen, wodurch die manuelle Steuerung beibehalten und gleichzeitig die intelligenten Funktionen Ihrer Zigbee-Glühbirnen erhalten bleiben.

Erweiterte Automatisierungen und Lastschutz Erstellen Sie anspruchsvolle Smart-Home-Szenarien, indem Sie den ZBMINIR2 in Ihr intelligentes Ökosystem integrieren. Programmieren Sie Betriebszeiten, erstellen Sie Steuerungsgruppen, um mehrere Leuchten gleichzeitig zu steuern, und lösen Sie die Beleuchtung basierend auf Bewegungsmeldern oder Wetterbedingungen aus. Die Einschaltverzögerungsfunktion schützt Ihre elektrischen Geräte, indem sie den Stromstoß vermeidet, der auftritt, wenn mehrere Lasten nach einem Stromausfall gleichzeitig eingeschaltet werden. Die Sprachsteuerung lässt sich nahtlos über Amazon Alexa und Google Home integrieren, sobald das Modul mit einem kompatiblen Gateway verbunden ist, während die Gruppenkonfiguration die Verwaltung ganzer Bereiche Ihres Hauses mit einem einfachen Befehl erleichtert. Die eWeLink-App bietet eine intuitive Benutzeroberfläche zur Überwachung des Status Ihrer Schalter und zur Erstellung benutzerdefinierter Automatisierungsregeln.

Technische Merkmale

Referenz und Normen

• Modell: Sonoff ZBMINIR2 (ZBMINI Extreme)
• Protokoll: Zigbee 3.0
• MCU: EFR32MG21 (neuer Generation Chip)
• Zertifizierungen: CE, FCC, ISED, RoHS
• Gehäuse: Polycarbonat V0 (flammschutzmittel)
• Farbe: Weiß

Ernährung und Ladung

• Eingangsspannung: 100-240V~ 50/60Hz
• Maximaler Strom: 10A
• Maximale Belastung: 2400W @ 240V (resistiv)
• Neutralleiter erforderlich: JA (unverzichtbar für den Betrieb)
• Unterstützte Lastart: ohmsch (Beleuchtung, kleine Geräte)

Abmessungen und Gewicht

• Abmessungen: 39,5 x 33 x 16,8 mm (ultrakompakt)
• Nettogewicht: 26,7 Gramm
• Format: das kleinste Zigbee-Mikromodul auf dem Markt

Kompatibilität von Wandgehäusen

• Europäische Gehäuse: runde und rechteckige Standardgehäuse
• Chinesisches Format: Typ 86
• Amerikanische Format: 120 Typ
• Mindesttiefe erforderlich mit E1GS: 30 mm

Zigbee-Drahtlosverbindung

• Norm: Zigbee 3.0
• Funktion: Zigbee-Router (permanenter Relais/Repeater)
• Kapazität: Unterstützt bis zu 64 Zigbee-Endgeräte.
• Turbo-Reichweite: bis zu 200 Meter im freien Feld (5x höher als beim klassischen ZBMINI)
• Reichweite: variabel je nach Hindernissen (Wände, Möbel)
• Automatisches Mesh-Netzwerk: Automatische Erweiterung des Zigbee-Netzwerks

Externer Schaltereingang (Klemme S)

• Momentanschalter (Taster)
• Kippschalter (traditionell)
• SPDT-Schalter (Umschalter)
• Türkontakt
• Konfiguration in der Anwendung für jeden Typ.

Erweiterte Betriebsmodi

• Standardmodus: Klassisches Ein-/Ausschalten
• Trennmodus: Dauerhafte Stromversorgung für intelligente Glühbirnen (der externe Schalter wird zur Szenentaste)
• Einschaltverzögerung: Schutz gegen Stromspitzen bei Wiederherstellung der Netzspannung
• Individuelle Konfiguration: Gerätespezifische Einstellungen
• Automatisierungen durch Szenen: Auslösung nach mehreren Bedingungen

Kompatibel mit Zigbee-Gateways.

• Sonoff: ZBBridge, ZBBridge Pro, NSPanel Pro, ZBDongle-P, ZBDongle-E, iHost
• Home Assistant: native Integration über ZHA (Zigbee Home Automation) oder Zigbee2MQTT
• Amazon Echo: Modelle mit integriertem Zigbee-Hub
• Andere: jede kompatible Zigbee 3.0-BrückeJeedom, Homey, Fibaro, usw.)
• Open-Source-freundlich: ideal für fortgeschrittene DIY-Projekte

Kontrolle und Integration

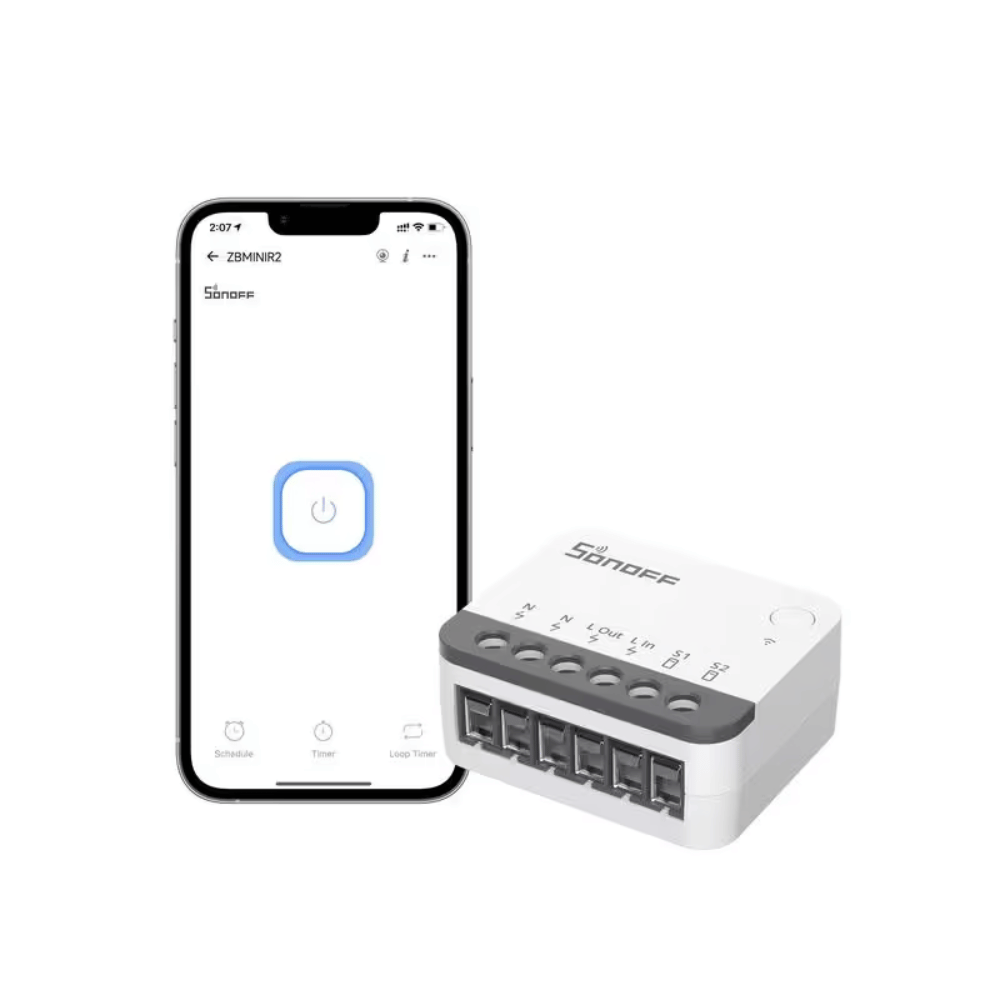

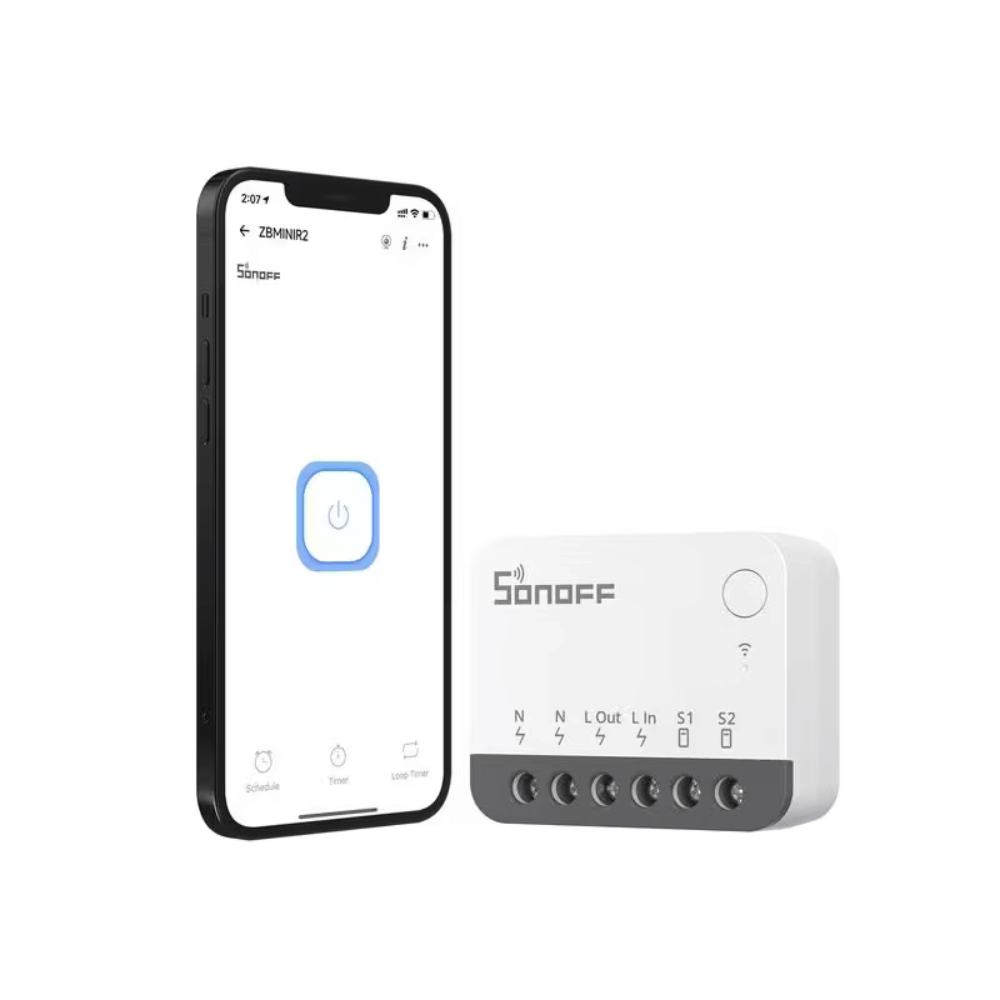

• Anwendung: eWeLink (iOS/Android)
• Sprachbefehl: Amazon Alexa, Google Home (über kompatible Gateway)
• Lokale Steuerung: über physikalischen Wandschalter
• Fernbedienung: über mobile App oder Automatisierungen
• API: Zugriff für benutzerdefinierte Integrationen
• Szenen und Gruppen: Erstellung komplexer Regeln für mehrere Geräte

Schutz- und Sicherheitsfunktionen

• Überlastungsschutz
• Wärmeschutz
• Programmierbare Einschaltverzögerung
• Flammhemmendes Material PC V0
• Elektrische Isolierung gemäß CE/FCC-Normen

Nutzungsbedingungen

• Betriebstemperatur: -10°C bis +40°C
• Betriebsfeuchtigkeit: 5 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend)
• Verwendung: nur für den Innenbereich
• Installation: hinter dem Wandschalter in der Elektrobox

Verkabelung und Installation

• Anschlussklemmen: Schraubklemmen (L, N, S, SOUT)
  • L: Phase (Live)
  • N: Neutral (Neutral) - Obligatorisch
  • S: Externer Schaltereingang
  • SOUT: Geschalteter Ausgang zur Last
• Verkabelungsplan: in der Anleitung und Anwendung bereitgestellt
• Installation: durch einen qualifizierten Elektriker empfohlen
• Kopplungstaste: nach der Installation zugänglich

Kopplung und Konfiguration

• Kopplungsverfahren: Reset-Taste 5 Sekunden lang gedrückt halten
• Kopplungsmodus-Dauer: 180 Sekunden
• Indikator: Status-LED
• Werkseinstellung: langes Drücken der Reset-Taste
• Konfiguration: über die eWeLink-App oder Hausautomationsplattform

Packungsinhalt

• Mikromodul Sonoff ZBMINIR2
• Mehrsprachiges Benutzerhandbuch
• Schnellinstallationsanleitung
• Verkabelungspläne

Kompatibilität dedizierter Schalter

• Sonoff E1GS: Schalter speziell für ZBMINIR2 entwickelt
• Format: kompatibles europäisches rundes Gehäuse
• Vorteil: Optimierung des Raums in einem flachen Gehäuse
• Mindesttiefe erforderlich: 30 mm mit E1GS

Modellvergleich

• ZBMINI (vorheriges Modell): Standardreichweite, etwas größeres Format
• ZBMINIR2 (Extreme): Reichweite x5, ultra-kompaktes Format, Turbo-Modus, Neutralleiter erforderlich
• ZBMINIL2: Neutrale kabellose Version, ähnliche Funktionen, erfordert jedoch spezifische Konfiguration

Wichtige Anmerkungen

• Eine Zigbee-Gateway ist für den Betrieb erforderlich.
• Der Neutralleiter (N) ist im Sicherungskasten absolut notwendig.
• Nicht kompatibel mit starken induktiven Lasten (Motoren)
• Installation durch qualifiziertes Fachpersonal empfohlen
• Die maximale Last von 10A / 2400W einhalten.
• Nicht in feuchten oder Außenbereichen installieren.
