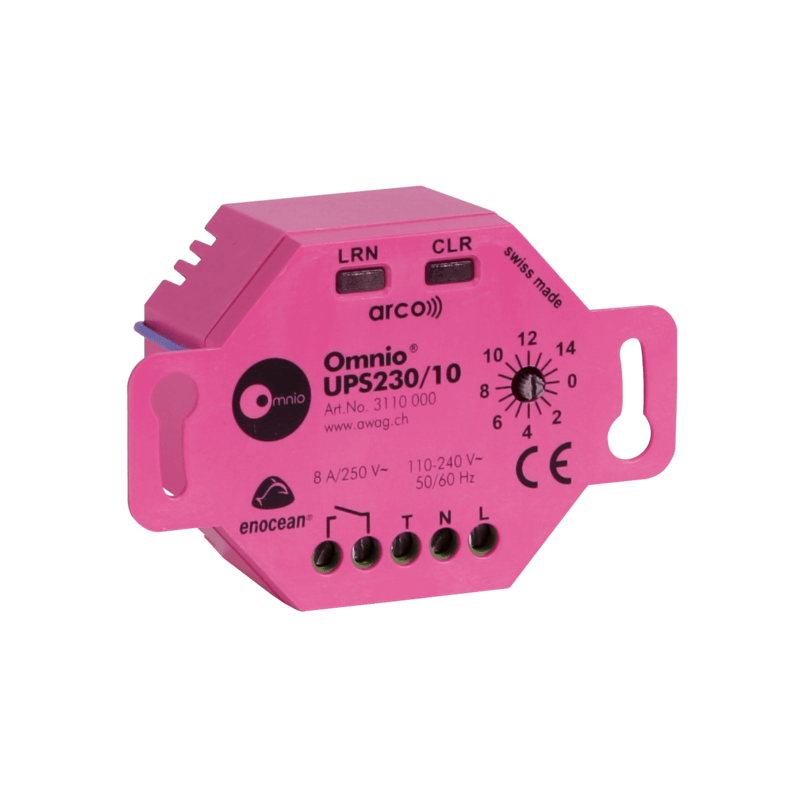

OMNIO - Schaltaktor 1-Kanal UPS230/10

Präsentation

Die Omnio Aktoren (Empfänger) werden über Funksignale der Omnio Sender angesteuert. Jeder Sender kann eine unbegrenzte Anzahl von Aktoren ansteuern. Die Funksender werden manuell durch ein einfaches Verfahren auf den Aktor ein- und ausgelernt. Jedem Sender können am Aktor eine Funktion und verschiedenste Parameter zugeordnet werden.

Mit ARCO-Technologie lassen sich alle Omnio Aktoren vollständig und ohne manuellen Zugriff zum Gerät per Funk konfigurieren.

Die leistungsstarke Software ETool bildet dabei das Herzstück, um Projekte beliebiger Grösse bequem am Schreibtisch zu planen, konfigurieren und dokumentieren.

FUNKTIONEN

• Ein- und Ausschalten
• Treppenlichtfunktion
• Tastenfolger
• Schrittschalter (AW20)
• Minuterie (AW23/24/25)
• Fenster- und Schiebetürüberwachung
• Programmierbarer Nebenstelleneingang
• Programmierbare Szenen
• Anwesenheitssimulation
• Repeaterfunktion
• EnOcean Equipment Profile (EEP) D2-01-01
• ARCO fähig (AWAG Remote Commissioning)

Technische Daten​

• Spannungsversorgung: 110-240 V~ 50/60 Hz
• Standby-Verbrauch: 0.6 W
• Absicherung des Gerätes (Sicherung / -automat): 13 A
• Lastausgang:
• Schaltkontakt: 1 Schliesskontakt potentialfrei, bistabiles Relais
• Bemessungsstrom:16 A / 240 V~
• Induktive Last (cosφ = 0.6): 8 A / 240 V~
• Glühlampen Fluoreszenzlampen (cosφ = 0.9, C = 140 µF): 8 A / 240 V~
• Fluoreszenzlampen (cosφ = 0.9, C = 140 µF): 10 AX / 240 V~
• Schraubklemmen: 4 mm²
• Schutzart: IP20
• Überspannungsschutz: Ja
• Dauerkurzschlussfest (Steuerteil) : Ja
• Technologie: EnOcean 868 MHz
• Funkmodul: EnOcean TCM320 bidirektional
• EnOcean Equimpent Profile (EEP):  D2-01-01
• Umweltbedingungen : -20 … +40 °C / 5 ... 90 % rH non condensing
• Gehäuse: Lexan, ø 51 x 25 mm
• Gewicht:  45 g
• EC-Direktiven: 2006/95/EC, 2004/108/EC
• Normen: EN 60669-1/-2-1/-2-2, EN 61000-3-2/-3-3, EN 62493
