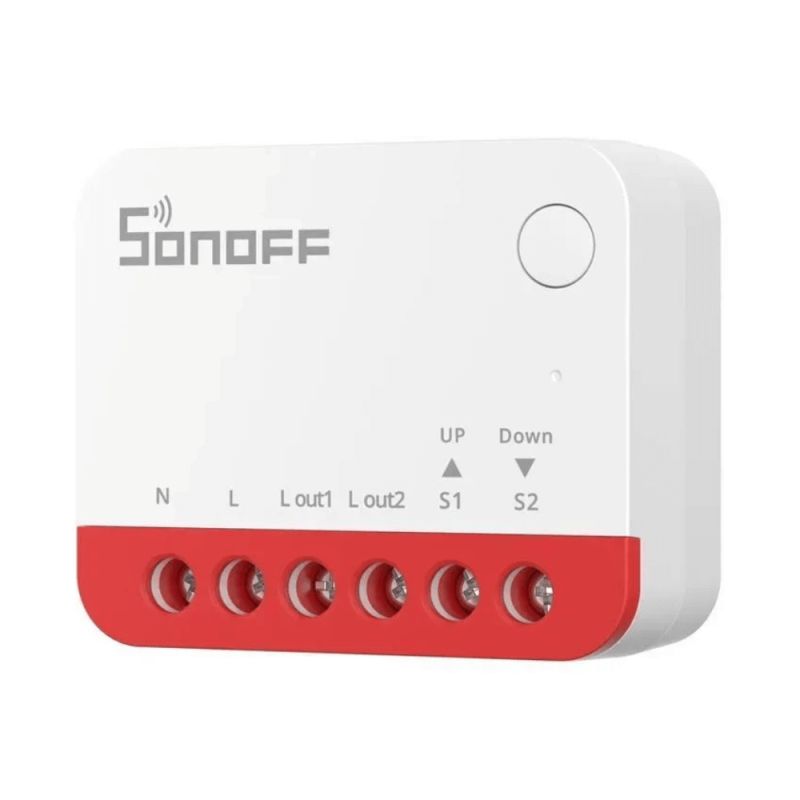

SONOFF MINI-ZBRBS - Module intelligent Zigbee pour volets roulants et stores

Introduction

Le SONOFF MINI-ZBRBS est un module compact intelligent Zigbee 3.0 conçu pour transformer n'importe quel volet roulant ou store motorisé traditionnel en système connecté. Ultra-compact (39,5×33×16,8 mm), il s'installe discrètement dans les boîtiers muraux standards et prend en charge les moteurs jusqu'à 1A. Compatible avec les passerelles Zigbee, il permet le contrôle à distance via smartphone, la programmation horaire et l'intégration dans des scènes domotiques intelligentes. Sa fonction de répéteur Zigbee intégré renforce et stabilise la couverture du réseau domotique. Solution idéale pour moderniser vos volets roulants existants sans travaux majeurs, avec calibration automatique de la course pour un contrôle précis au pourcentage.

Caractéristiques principales

Design ultra-compact pour installation invisible

• Dimensions miniatures : 39,5×33×16,8 mm
• Poids plume : seulement 25,1 grammes
• S'intègre dans les boîtiers muraux standards derrière interrupteurs existants
• Boîtier en polycarbonate (PC) blanc résistant
• Installation complètement invisible une fois le module en place
• Aucun élément visible après installation avec plaque de finition

Compatibilité moteurs universelle

• Alimentation : 100-240V~ 50/60Hz
• Charge maximale : 1 Ampère
• Compatible avec la plupart des moteurs tubulaires de volets roulants
• Compatible stores enrouleurs, rideaux électriques et volets battants motorisés
• 2 sorties (Lout1 et Lout2) pour contrôle bidirectionnel montée/descente
• Protection moteur : arrêt automatique après 2 minutes de fonctionnement continu
• Inversion de sens de rotation configurable si moteur câblé à l'envers

Technologie Zigbee 3.0 avec répéteur intégré

• Protocole Zigbee 3.0 pour communication fiable et sécurisée
• Microcontrôleur EFR32MG21 haute performance
• Fréquence : 2405-2480 MHz
• Puissance émission : ≤10dBm
• Fonction répéteur Zigbee intégrée pour étendre la portée du réseau
• Renforce la stabilité et la couverture du réseau domotique Zigbee
• Aide les dispositifs Zigbee éloignés à communiquer avec la passerelle

Contrôle précis au pourcentage d'ouverture

• Positionnement précis du volet de 0% à 100%
• Calibration automatique de la course complète
• Calibration manuelle possible pour ajustement fin
• Mémorisation des positions haute et basse
• Arrêt automatique aux fins de course
• Correction des dérives possibles par recalibration

Double mode de calibration

• Calibration automatique : le module ouvre et ferme le volet automatiquement pour apprendre la course
• Calibration manuelle : ouverture manuelle complète puis fermeture automatique pour apprentissage
• Recalibration possible à tout moment en cas de dérive
• Calibration via application eWeLink ou bouton physique du module
• Temps de calibration typique : 2-3 minutes selon course du volet

Compatibilité interrupteurs existants

• Compatible interrupteurs momentanés (boutons-poussoirs)
• Compatible interrupteurs à bascule 3 positions (Montée-Arrêt-Descente)
• Changement de type d'interrupteur par triple clic rapide sur bouton module
• 3 modes de déclenchement : Edge Mode (défaut), Pulse Mode, Following Mode
• Conservez vos interrupteurs muraux existants lors de l'installation
• Contrôle local et contrôle app simultanés

Bouton de contrôle et LED indicatrice

• Bouton physique multifonction sur le module
• LED bleue indicateur d'état de connexion
• États LED :
  • Allumée fixe : connexion normale avec passerelle
  • Clignotement lent : mode appairage (3 minutes)
  • Clignotement rapide : connexion anormale avec passerelle
  • Éteinte : échec d'appairage ou timeout
  • Mode respiration (10s) : calibration en cours
  • 3 clignotements : changement de type d'interrupteur réussi

Application eWeLink pour contrôle complet

• Application gratuite iOS et Android
• Contrôle à distance depuis n'importe où
• Ouverture/fermeture par simple toucher
• Positionnement précis au pourcentage via curseur
• Programmation horaires : ouverture/fermeture automatique
• Scènes intelligentes : associer plusieurs dispositifs
• Notifications d'état en temps réel
• Partage d'accès avec famille et amis

Programmation horaire avancée

• Planification d'ouverture et fermeture automatiques
• Exemple : ouverture à 7h00 et fermeture à 22h00
• Programmation différente par jour de la semaine
• Simulation de présence pendant absences
• Multiples horaires programmables par jour
• Lever et coucher du soleil automatiques (selon localisation)

Scènes domotiques intelligentes

• Intégration dans scènes multi-dispositifs
• Exemples :
  • "Bonjour" : ouverture automatique des volets + allumage lumières
  • "Bonne nuit" : fermeture volets + extinction lumières
  • "Départ" : fermeture automatique de tous les volets
  • "Cinéma" : fermeture volets + tamisage lumières
• Déclenchement par horaire, géolocalisation ou autre capteur Zigbee
• Association avec détecteurs de mouvement, température, etc.

Fonction d'inversion de direction

• Correction simple si moteur tourne à l'envers après installation
• Inversion par permutation des fils Lout1 et Lout2
• Ou inversion logicielle via application
• Pas besoin de recâblage complexe

Installation professionnelle sécurisée

• Protection par disjoncteur MCB ou RCBO 1A obligatoire
• Câblage recommandé : 18AWG à 14AWG conducteur cuivre uniquement
• Usage monophasé uniquement (100-240V~)
• Installation par électricien qualifié recommandée
• Conformité normes électriques nationales

Spécifications techniques

Généralités

• Nom du produit : MINI-ZBRBS
• Série : MINI Extreme Series
• Type : Smart Roller Shutter Switch (Module intelligent pour volets roulants)
• Modèle : MINI-ZBRBS
• Microcontrôleur : EFR32MG21
• Couleur : Blanc
• Matériau boîtier : Polycarbonate (PC)
• Poids net : 25,1 grammes
• Dimensions : 39,5×33×16,8 mm (L×l×P)

Alimentation et charge

• Tension d'alimentation : 100-240V~ 50/60Hz
• Charge maximale : 1 Ampère
• Type de contrôle : Type 1.B
• Tension d'impulsion nominale : 4kV
• Degré de pollution : II

Connectivité sans fil

• Protocole : Zigbee 3.0
• Fréquence : 2405-2480 MHz (bande 2,4 GHz)
• Puissance de sortie : ≤10dBm
• Fonction répéteur Zigbee : Oui

Conditions d'utilisation

• Lieu d'utilisation : Intérieur uniquement
• Température de fonctionnement : -10°C à +40°C (10T40)
• Température de stockage : -40°C à +70°C
• Humidité de fonctionnement : 5-95% RH, sans condensation
• Altitude maximale : 2000 mètres

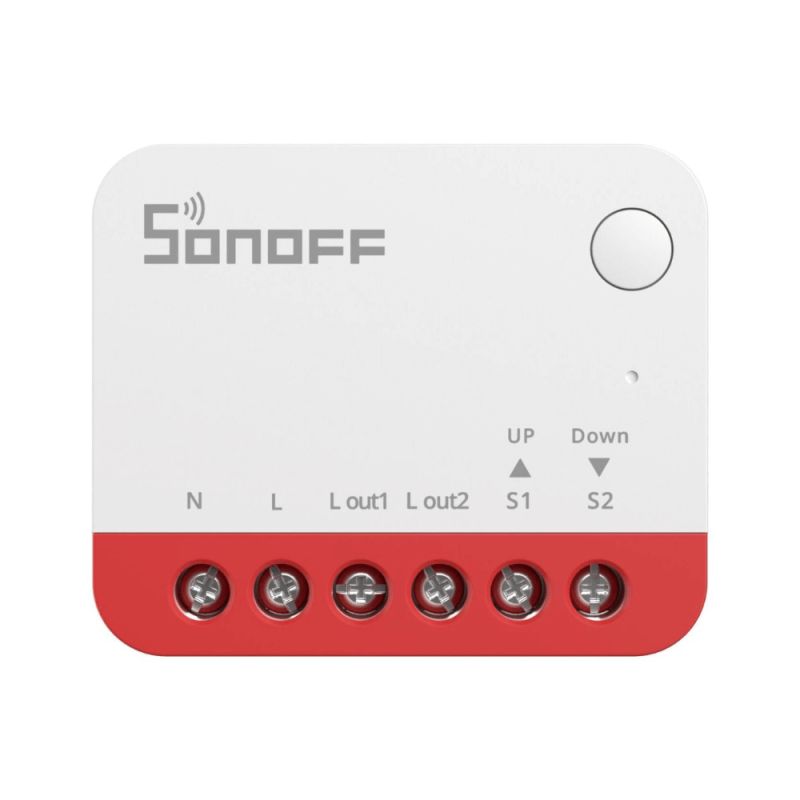

Câblage et connexions

• Bornes : 6 bornes à vis
  • N : Neutre (entrée)
  • L : Phase (entrée 100-240V~)
  • Lout1 : Sortie phase 1 (ligne avant moteur, 100-240V~)
  • Lout2 : Sortie phase 2 (ligne arrière moteur, 100-240V~)
  • S1 : Interrupteur 1 (contrôle avant)
  • S2 : Interrupteur 2 (contrôle arrière)
• Diamètre câblage recommandé : 18AWG à 14AWG, conducteur cuivre SOL/STR uniquement

Durabilité

• Cycles de fonctionnement automatiques : 10 000 cycles
• Durée maximale de fonctionnement continu : 2 minutes par direction
• Pause nécessaire avant fin de course pour protection moteur

Certifications et conformité

• Certifications : CE, FCC, RoHS
• Identifiant FCC : 2APN5-MINIZBRBS
• Directive UE : 2014/53/EU
• Déclaration de conformité : https://sonoff.tech/compliance/
• WEEE : Conforme directive 2012/19/EU

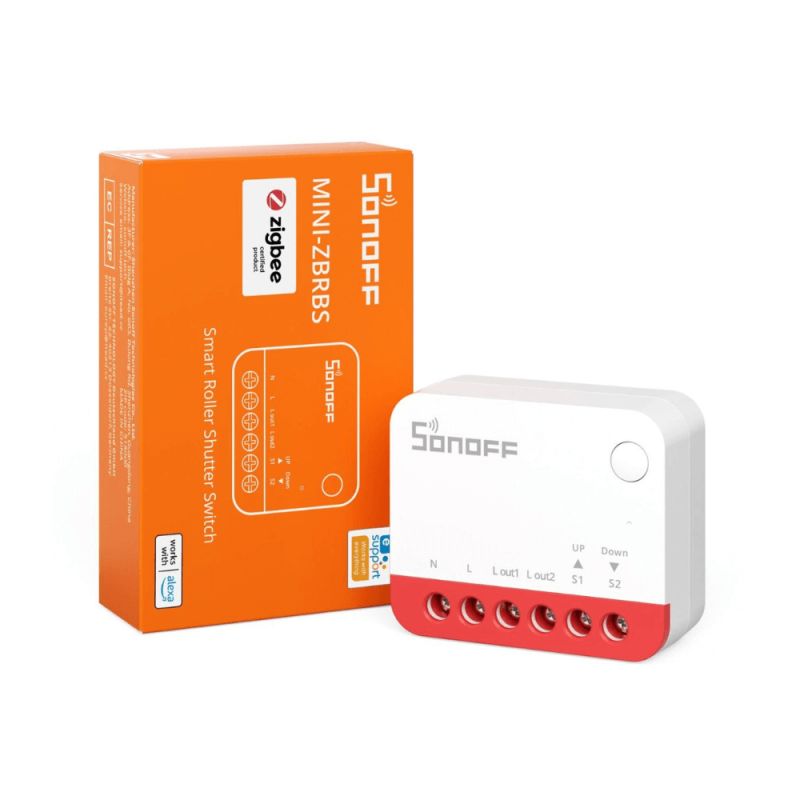

Contenu de la livraison

• 1× Module SONOFF MINI-ZBRBS
• 1× Manuel d'utilisation multilingue
• Vis et accessoires de montage non inclus (selon installation)
