Ce module d'extension permet d'étendre le nombre de sorties et d'entrées de la carte Ethernet IPX800 V4 ou V3.

Ajouter au panier
En cours de réapprovisionnement
Marque GCE Electronics SKU X8R-1809

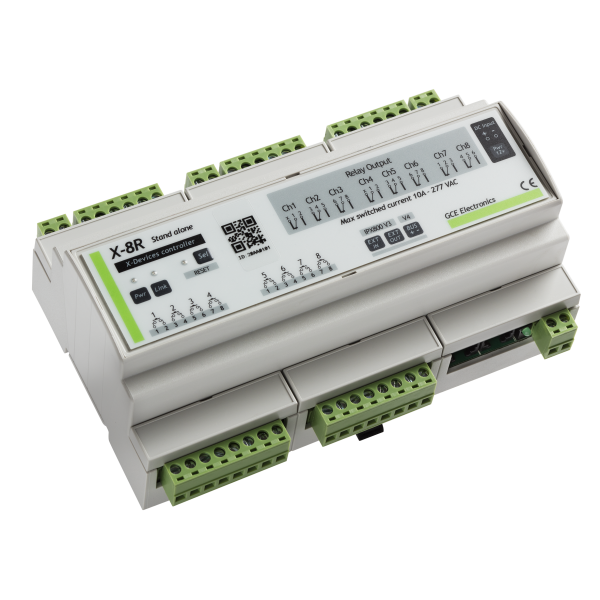

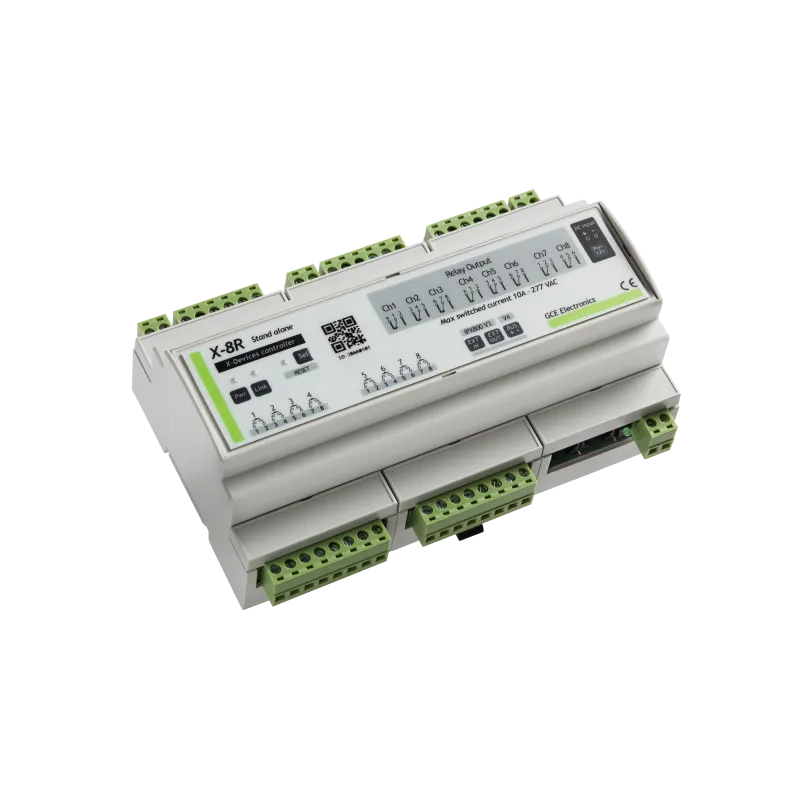

La X-8R permet d'intégrer 8 sorties relais supplémentaires à l'IPX800V4. Il est possible d'associer jusqu'à 6 X-8R à une IPX800V4 et ainsi ajouter jusqu'à 48 sorties relais.

La X-8R est également un appareil autonome. Lorsqu'elle est seule, la X-8R permet un pilotage manuel de ses sorties via des interrupteurs physiques selon deux modes :
Mode 1 (par défaut): Les entrées contrôlent les relais (mode télérupteur).
Mode 2: Les entrées contrôlent les relais en mode ON/OFF (mode interrupteur).

La X-8R est aussi compatible avec l'IPX800V3. Elle permet ainsi d'ajouter au choix 8 sorties relais ou bien 8 sorties relais et 8 entrées digitales à votre IPX800V3. Dans le second cas, les interrupteurs manuels de la X-8R ne seront plus disponible. Il est cependant possible de changer de mode manuellement à tout moment.

Remarque : Les 8 entrées de la X8R ne sont pas intégrables au moteur de scénario de l'IPX800 V4


Fonctions

  • Augmentez la capacité de votre IPX800 V4 ou V3
  • 8 entrées digitales utilisables comme de simples interrupteurs manuels
  • 8 sorties relais sur contact inverseur 270v/10A
  • 3 modes de fonctionnement vis à vis des entrées digitales : bouton poussoir, contact simple ou indépendant (les entrées digitales n'influencent pas les sorties relais)
  • Mémorisation de l'état des relais en cas de coupure secteur
  • Assignation des entrées vers les relais de son choix
  • Relais configurable en ON/OFF ou en impulsion. (mode fugitif)
  • Durée d'impulsion configurable par relais
  • Boitier rail din pour une intégration simple dans votre installation


Caractéristiques Techniques

  • Alimentation: 12 Volts continu (Alimentation vendue séparément)
  • Entrées digitales : 8 entrées digitales TOR
  • Sorties relais : 8 x 270Vac / 10A Max
  • Consommation: 0.2 Watt + 0.4W par relais (2.8W si 8 relais activés)
  • 1 sortie BUS IPX800 V4
  • 1 BUS In/Out IPX800 V3
  • Température d'utilisation: -10 à +60 °c @ 50% humidité
  • Indice de protection IP20
  • Boitier pour montage rail din ( Prévoir 9 emplacements)

Specifications

Type Accessoire Accessoires pour box domotique
