Eutonomy - Adaptater euFIX DIN per Fibaro FGS-213 / FGBHS-213 (con pulsanti)

L'adattatore euFIX S213 è utilizzato per installare il modulo Fibaro® Switch FGS-213 o FGBHS-213 su una guida di tipo DIN TH35 nel quadro elettrico.

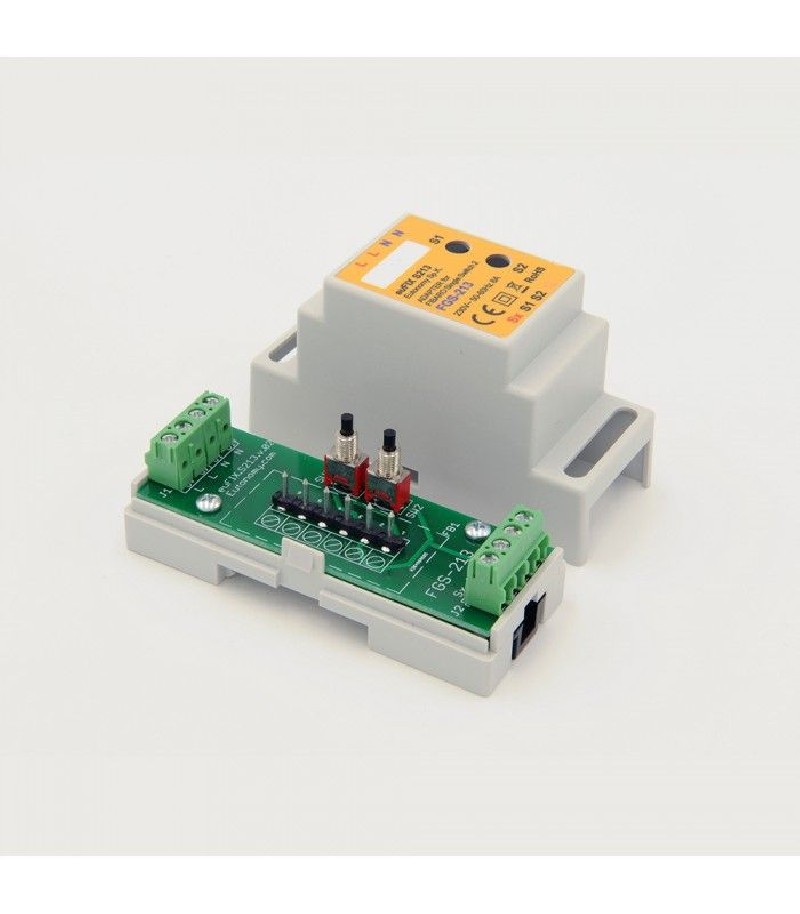

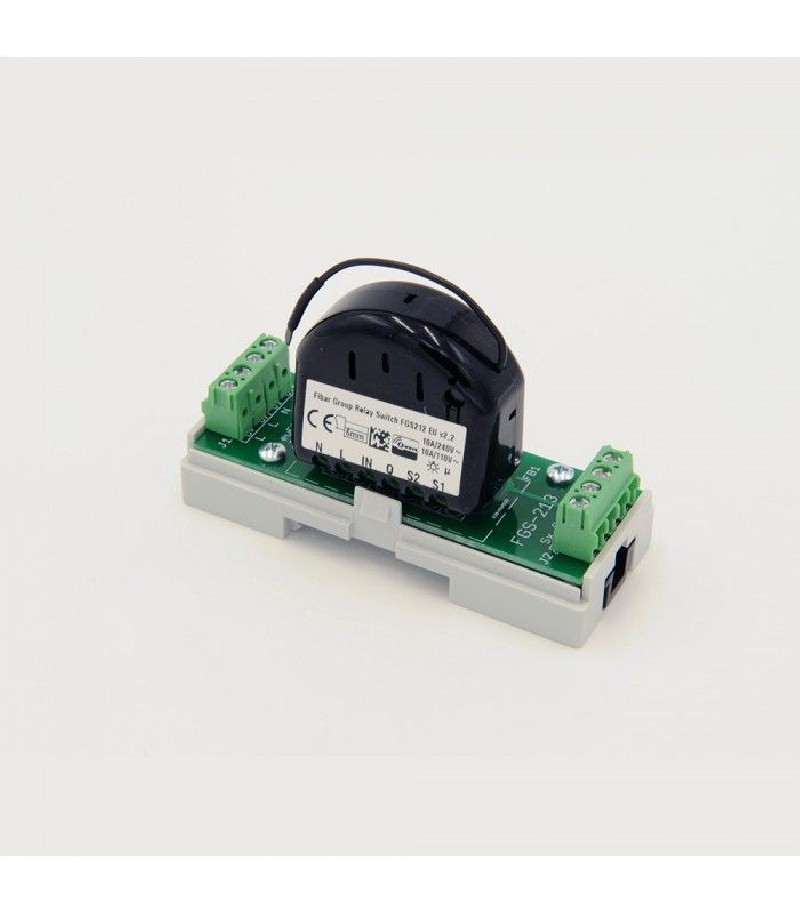

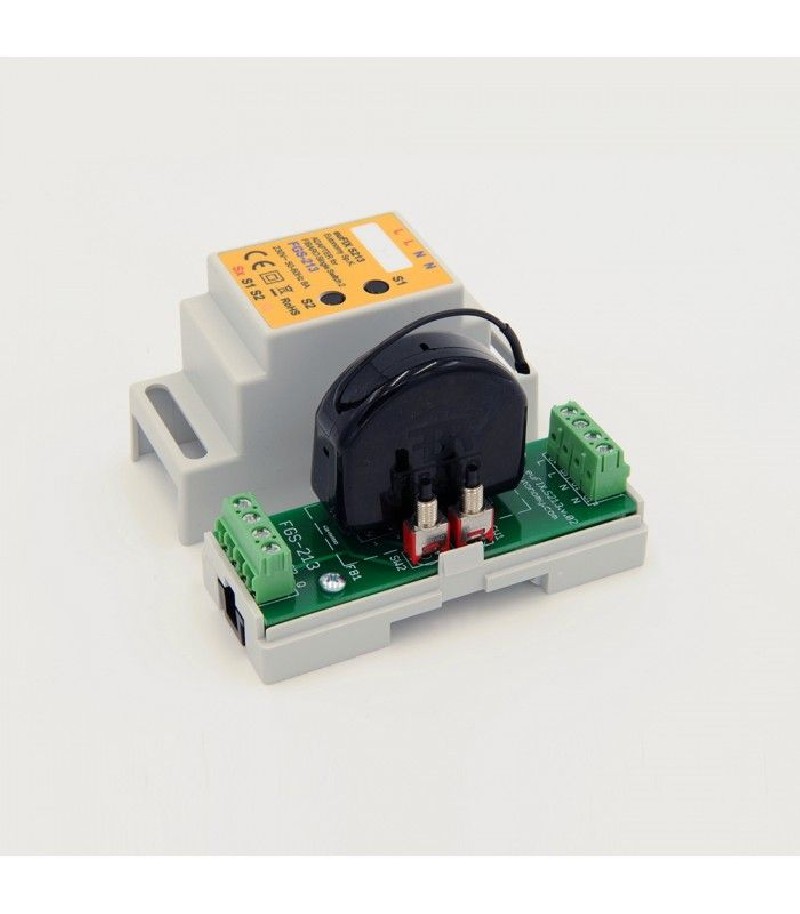

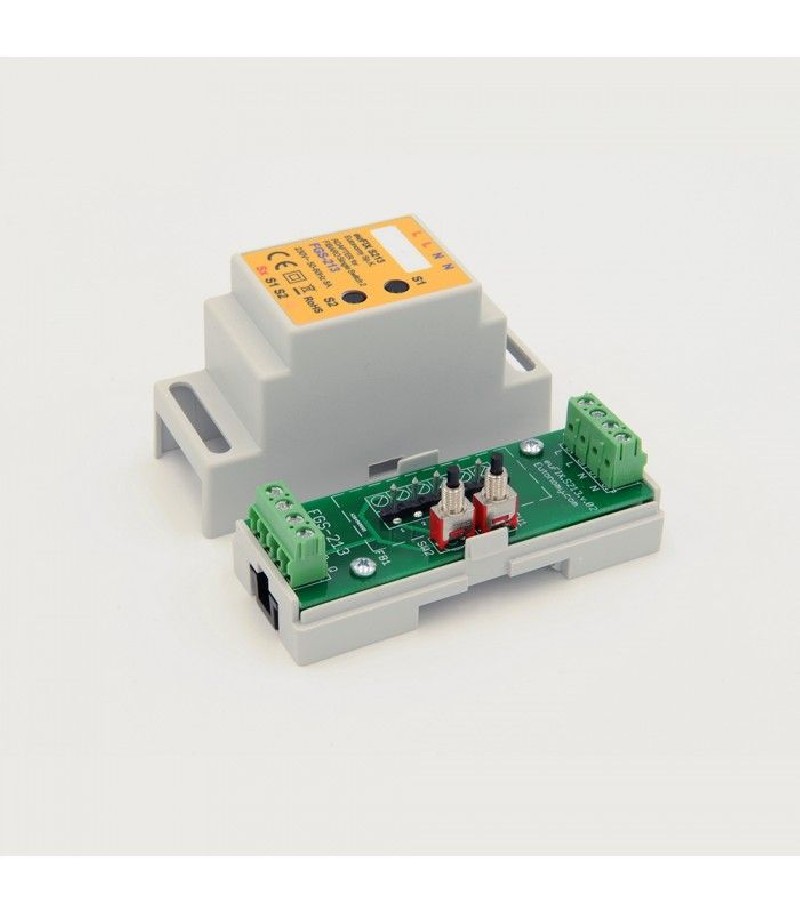

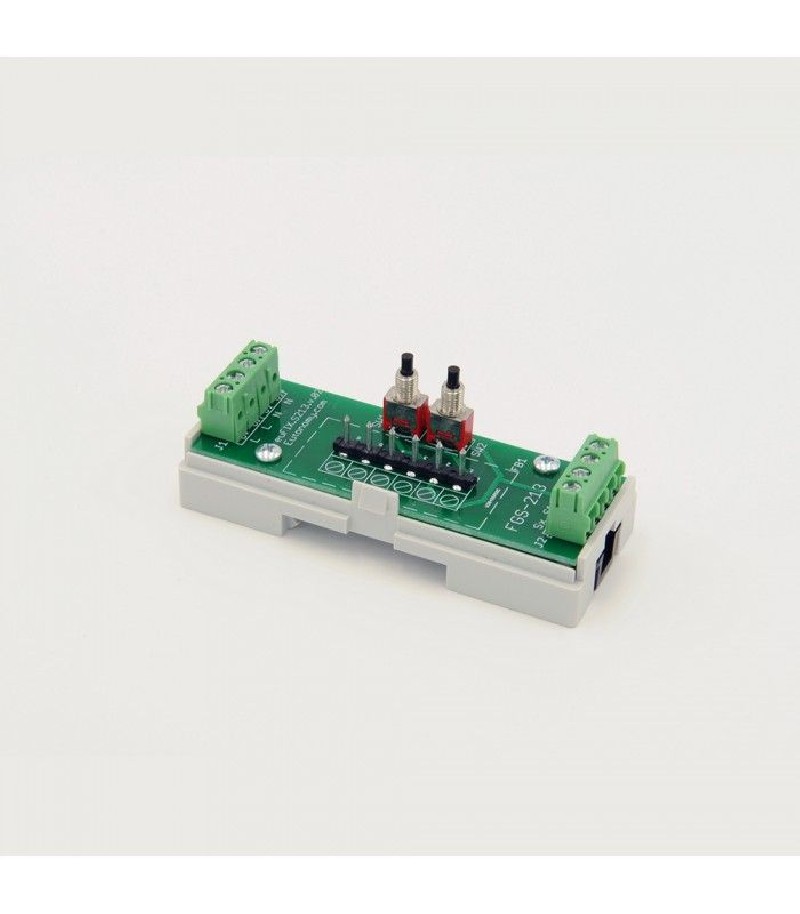

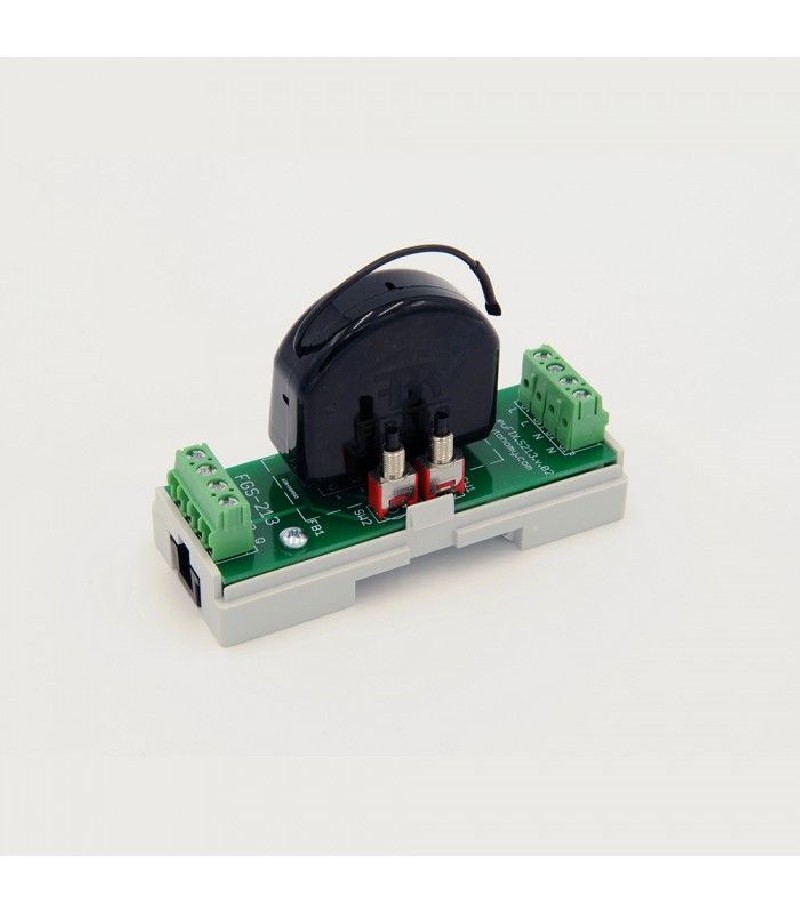

È composto da un alloggiamento e da una scheda elettronica su cui verrà montato il modulo FG (BH)S-213. Le sue dimensioni sono adattate ad una guida di montaggio standard di tipo DIN TH35/TS35.

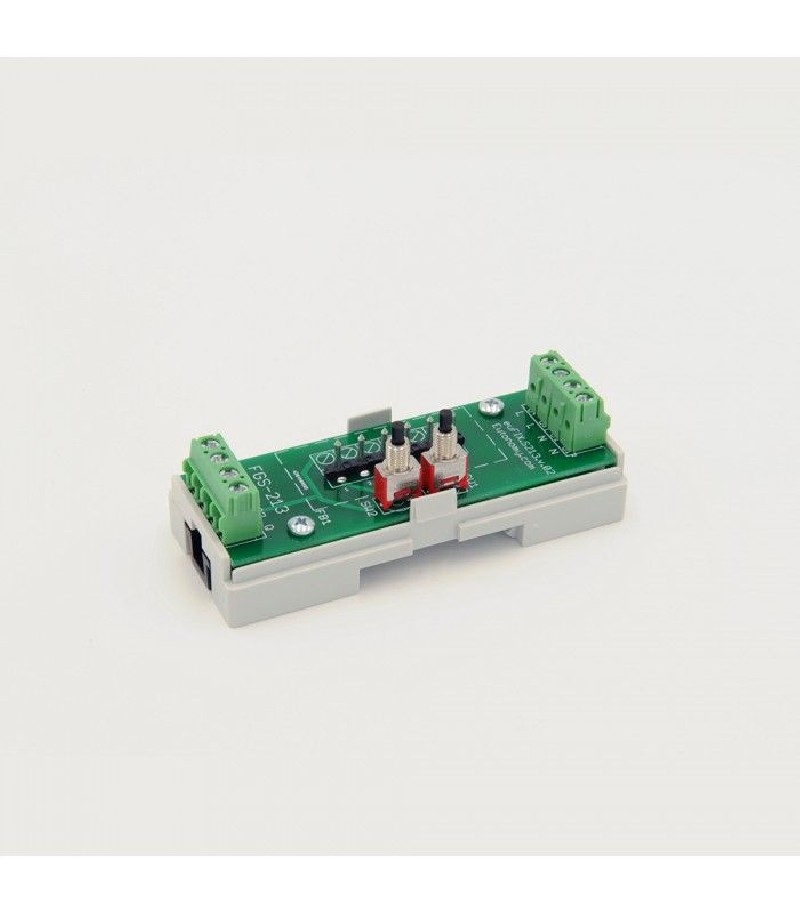

La scheda elettronica contiene una serie di morsetti a vite, dove tutti i cavi (alimentazione, segnali di ingresso e di uscita, pulsanti di controllo) possono essere collegati in modo sicuro.

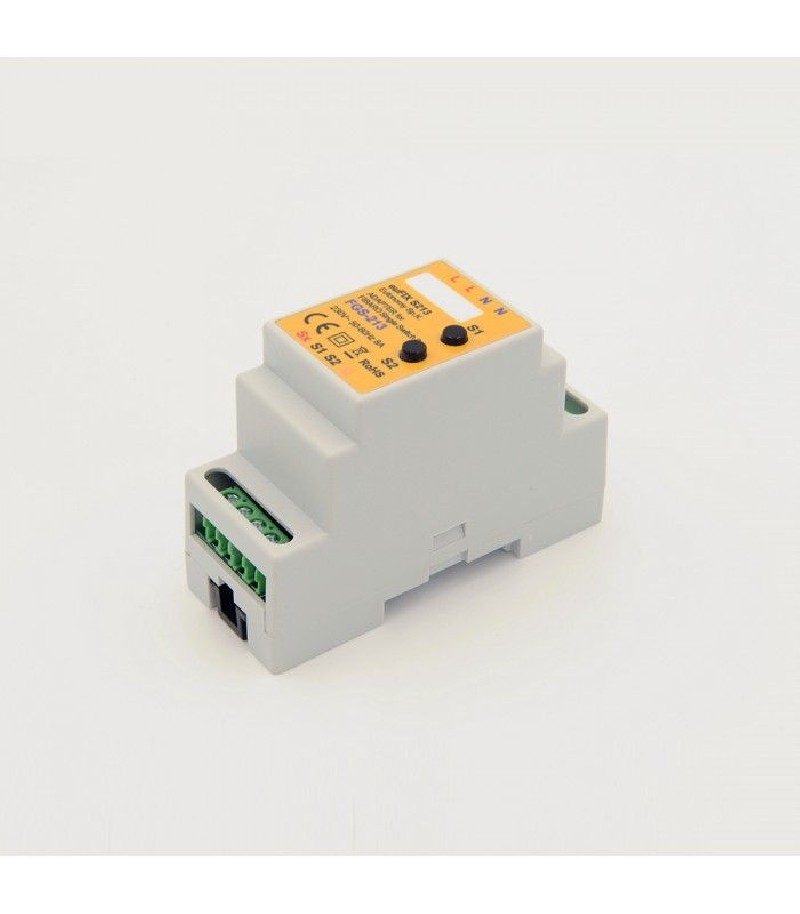

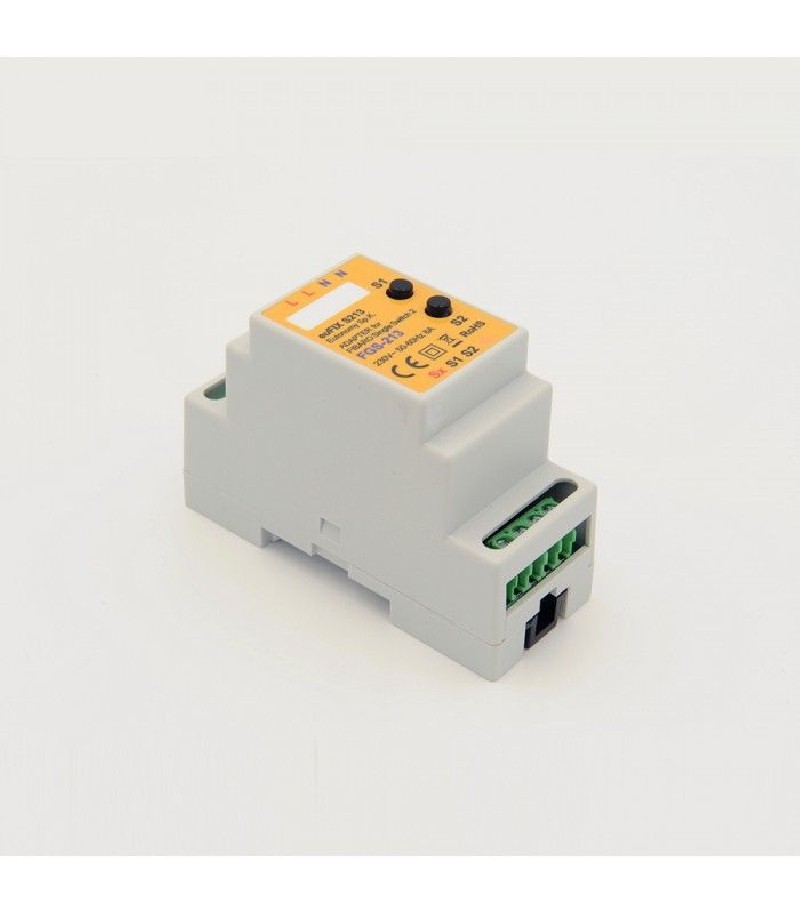

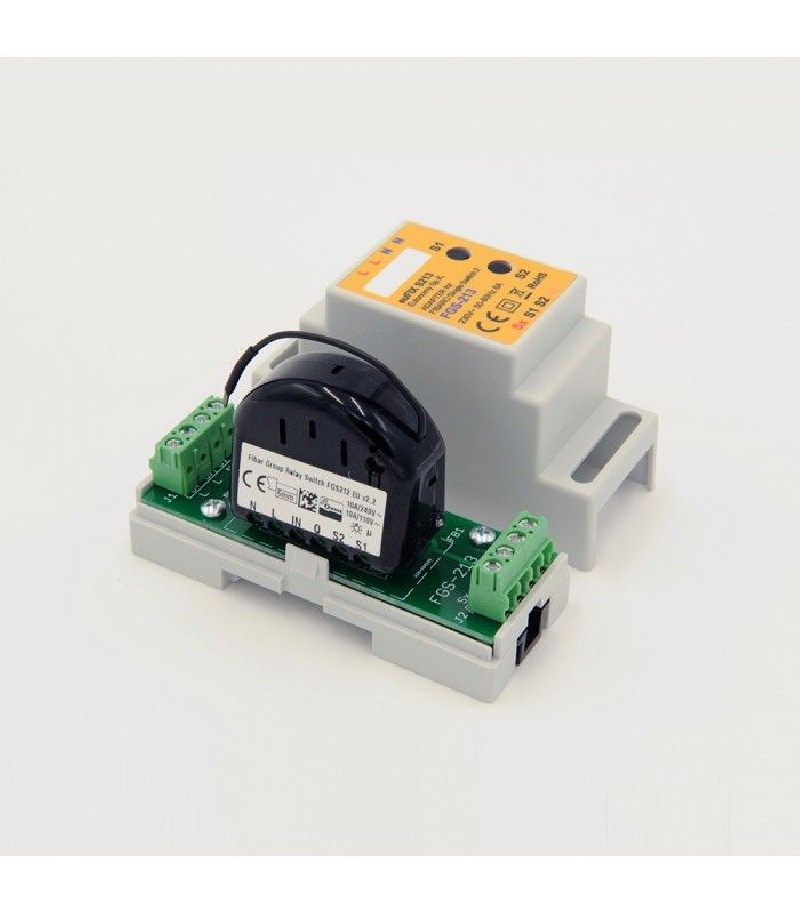

Il pannello frontale dell’alloggiamento contiene due micro pulsanti diagnostici S1 e S2, che possono essere utilizzati per comandare il modulo, registrarlo nel sistema Z-Wave o rimuoverlo dal sistema senza aprire l’alloggiamento dell'adattatore.

Il modulo Fibaro non è incluso e deve essere acquistato separatamente.

Funzioni

• Adattatore utilizzato per installare il modulo Fibaro Switch FGS-213 o FGBHS-213 su guida di tipo DDIN TH35/TS35 nel quadro elettrico
• Spazio libero sull'etichetta per identificare la linea controllata
• Micro pulsanti S1 e S2 utilizzati per il controllo, l’inclusione o l’esclusione del modulo nel sistema Z-Wave

Specifiche tecniche

• Tensione di alimentazione: 230 V AC ± 10%, 50-60 Hz
• Potenza di carica: max 8 A
• Dimensioni: 34,8 x 87,3 x 64,7 mm
• Larghezza in unità TE: 2 moduli TE
• Sezione del conduttore dei cavi: max. 2,5 mm2
• Lunghezza massima dei cavi collegati agli ingressi Sx, S1, S2: 20 m
• Temperatura di funzionamento: da 0° C a +50° C
• Umidità relativa: ≤90%, senza condensa
• Direttive:
  • LVD 2014/35/CE
  • RoHS 2011/65/UE
